EBOM智能计算与管理平台

以智能化重构EBOM全流程管理,以自动化释放人工计算

当前PCB生产过程中,BOM计算依赖MI外部软件操作,存在数据上传状态不清晰、公式修改繁琐、版本追溯困难等问题,导致数据遗漏、计算效率低、客户审核风险高。

XBOM是PCB工程标准BOM的智能计算与管理平台。系统通过“料号自动读取-参数自动获取→公式在线匹配→EBOM智能计算→自动推送MES”的全链路数字化能力,实现全流程状态可视化、版本可追溯,保障EBOM数据准确、合规、可追溯,助力企业提升生产效率,降低数据错误与生产损失风险。旨在解决数据状态不透明、公式依赖外部工具、版本管理混乱、数据源分散这四大核心痛点。

系统核心价值

1. 替代人工操作,提升EBOM计算效率。

2. 数据透明、状态清晰、异常可识别以便人工快速处理。

3. 公式在线维护,计算准确可追溯。

4. 满足审核与合规要求,降低生产风险。

5. 打通多系统数据,消除信息孤岛。

智能获取产品数据

系统支持针对不同格式文件配置专属解析规则,实现自动识别与数据转换,并通过解析模版列表对已配置的模板进行筛选管理,同时记录模板修改历史,支持版本对比与回溯,确保解析规则变更可追溯。在参数层面,系统展示所有参与BOM计算的参数信息,包括参数名称、编码、单位、启用状态及校验规则配置,支持定义参数映射关系及启用/禁用配置,实现解析字段与系统标准字段的关联,可配置参数的必填性、取值范围、单位统一等校验规则,保障数据合法性。

BOM智能计算

系统自动读取料号/工单数据,配置对应公式与参数,执行BOM自动计算,同时支持批量计算以提升效率。计算结果以列表形式展示料号、物料名称、计算结果、单位、计算版本号、推送状态、推送时间、推送结果等关键字段,并可查看单条计算任务的完整状态,包括计算阶段、推送状态及全流程操作记录。BOM详情展示各物料用量、关联计算公式及对应参数配置信息。此外,系统支持人工手动触发重新计算以生成新版本并保留历史数据,公式管理方面支持新增、编辑、启用/禁用BOM计算公式以适配不同物料类型与工艺场景,并记录公式详情及版本变更记录,确保计算逻辑变更可追溯。

BOM计算公式的版本管理

BOM计算公式的版本管理方面,系统支持对BOM计算公式进行新增、编辑、启用与禁用操作,以适配不同物料类型与工艺场景,并以列表形式展示公式核心信息。每条公式均记录详情数据及版本变更记录,支持版本对比与历史回溯,确保计算逻辑的每一次变更均可追溯。

自动推送MES/ERP

计算完成后,系统自动将BOM数据推送至MES/ERP等外部系统,列表实时展示推送状态、推送时间及推送结果。针对推送失败或异常场景,支持人工手动触发重新推送。


板料涨价后,PCB 叠构方案如何降本?

板料价格一变,PCB叠构方案就不能只沿用过去的经验。芯板、PP、铜箔的规格和价格都会影响成本;层数、铜厚、成品板厚、残铜率等条件一调整,可选组合也会随之变化。

这时候,市场报价人员真正要解决的问题不是“能不能算出一套叠构”,而是:在满足当前设计和工艺条件的前提下,怎样从可用物料中尽快找到成本更低、值得进一步评估的叠构方案。

如果靠手工查物料、试组合、算厚度、比价格,不仅工作量大,价格更新后还要重新核对。XDFM叠板成本计算工具把这些步骤放到同一套流程里:先维护企业实际可用的物料和价格,再输入PCB板条件,系统生成候选组合并集中展示结构与成本。市场报价人员可以据此比较、确认,而不是把时间耗在反复试算上。

下面用五步,带你看完从物料准备到方案导出的过程。

第一步:从能行官网进入XDFM

打开能行官网,点击顶部导航栏的“XDFM”,即可进入XDFM系统。

能行官网链接:https://www.nxpcb.com/

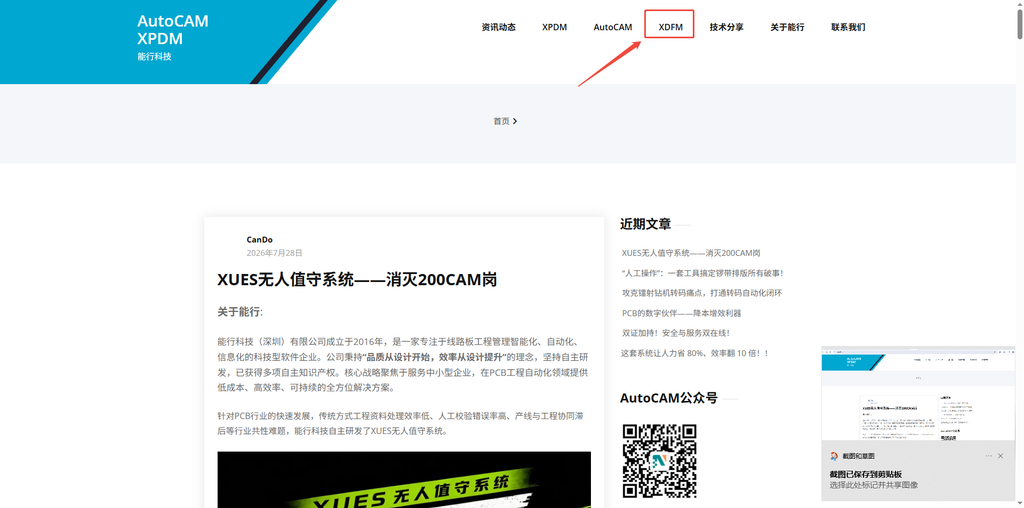

能行官网首页,顶部导航栏显示 XDFM 入口

图1:进入能行官网,点击导航栏“XDFM”。

接下来就是注册并登录XDFM,具体的注册步骤可以参考下面文章。

“人工操作”:一套工具搞定锣带排版所有破事!

提示:注册时,请将用户角色选择为“工程师”。

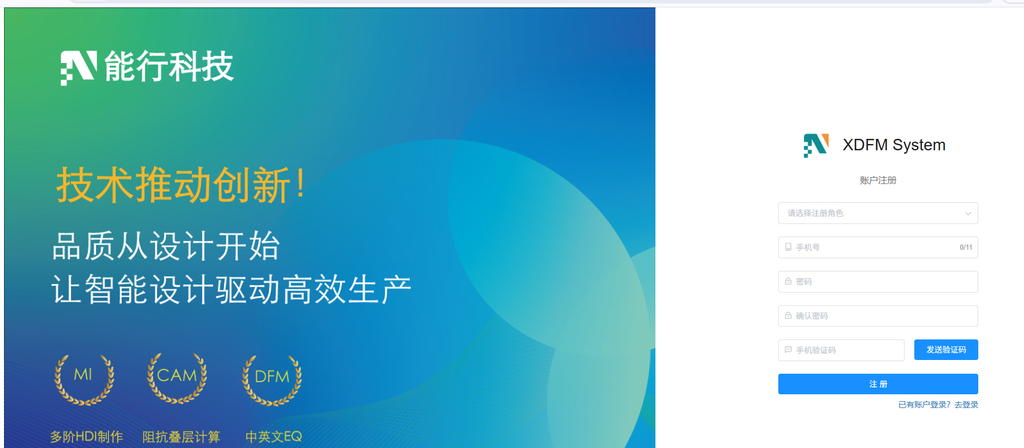

XDFM 系统注册页面,展示账号注册表单

图2:完成账号注册后,即可进入系统使用叠板相关工具。

第二步:维护企业自己的物料库

新用户完成注册并登录后,可在“常用工具”中找到“叠板成本计算”和“叠板物料管理”。新注册用户会获得一套初始基础物料库,同时可按自家物料规格进行维护。

在“叠板物料管理”中,可以切换查看和维护芯板、PP、铜箔三类物料,也可按需要切换计量单位。已有Excel物料表时,可使用批量导入,减少逐条录入;物料数据也支持导出,便于复核和留档。

板料涨价后,最先该更新的就是物料库中的价格。某种材料停用、新增,或采购价格发生变化时,都可以及时维护,系统会在这套物料范围内寻找组合。

实际使用时,可以把价格变动后的物料更新作为一次固定检查:确认可用规格,更新对应价格,再按当前订单条件重新计算。这样做不是为了替代采购或工程决策,而是让后续比较建立在最新数据上,减少使用旧价格、旧物料范围继续判断的情况。

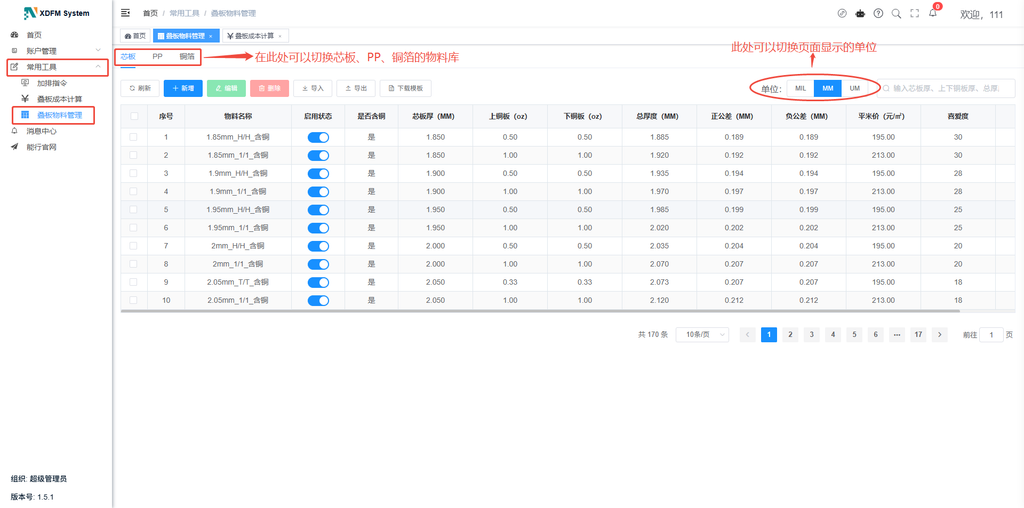

XDFM 叠板物料管理页面,展示芯板、PP 和铜箔物料

图3:切换芯板、PP和铜箔物料库,并根据需要切换计量单位。

第三步:填写PCB板的基础条件

进入“叠板成本计算”后,填写本次计算的PCB层数、外层与内层基铜厚、完成板厚等基础参数。它们相当于本次计算的边界条件,系统会据此筛选可行的叠构组合。

提交前,建议重点检查参数和计量单位。基础条件填错,后面的成本比较就失去意义。确认无误后点击“下一步”,继续填写各内层残铜率。

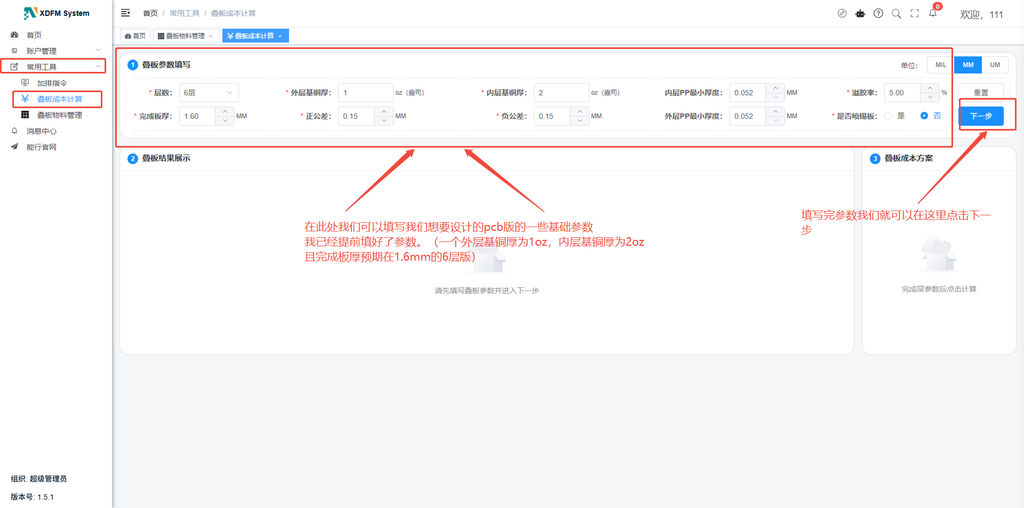

XDFM 叠板成本计算页面,填写 PCB 层数、铜厚和成品板厚

图4:填写PCB层数、基铜厚、完成板厚等基础参数后进入下一步。

第四步:补充残铜率,生成候选方案

系统会按PCB板层次展示叠板结构。根据各内层的实际情况填写残铜率后,点击“计算”,系统便会结合当前物料库和已填写条件,生成候选叠构方案。

设计条件变化时,也不必沿用旧结果。基铜厚或残铜率需要调整,可通过“修改”重新填写;层数、成品板厚等基础条件变化,则重置后再次计算。每次都用最新条件试算,才能看到板料价格或设计变化带来的成本差异。

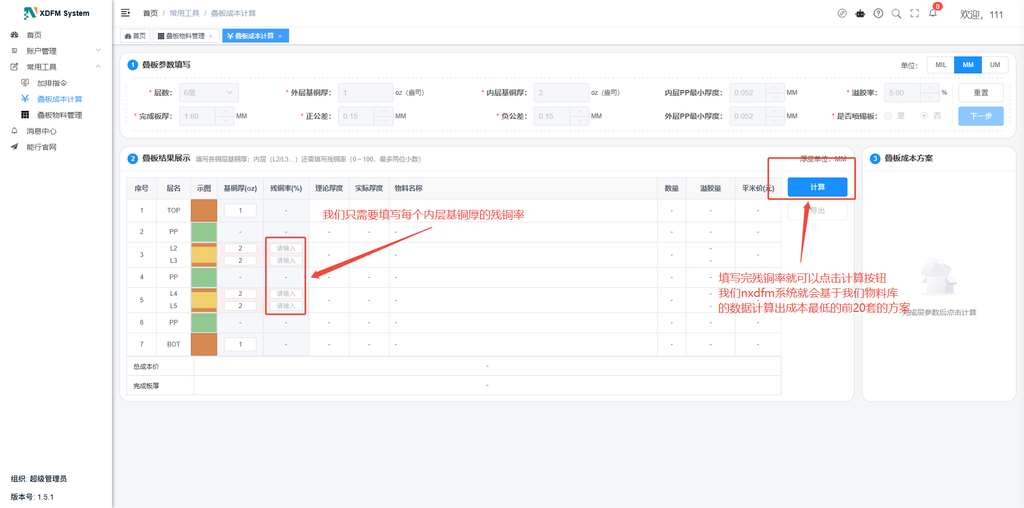

XDFM 叠板计算页面,填写各内层残铜率

图5:按各内层的实际情况填写残铜率,完成后开始计算。

第五步:比较成本,确定待评估方案

计算完成后,系统会基于企业维护的可用物料,以及本次填写的层数、铜厚、成品板厚和残铜率等条件,生成符合计算要求的叠构方案。页面分为“叠板结果展示”和“叠板成本方案”两个区域。结果展示区可查看方案合理性、成本、各层物料、单位面积价格和叠板结构;不同物料采用不同颜色显示,方便查看各层组合。

成本方案区会列出当前条件下成本较低的前20个候选方案,并默认展示方案一。这里的重点不是只看第一套方案,而是逐一切换候选项,把成本、完成板厚和分层物料放在一起比较,再结合企业的生产能力和工艺要求,筛选出适合进一步确认的方案。

换句话说,系统不是脱离实际一味追求低价,而是在满足既定条件的可行方案中,帮助市场报价人员更高效地找到成本更优的叠构组合。

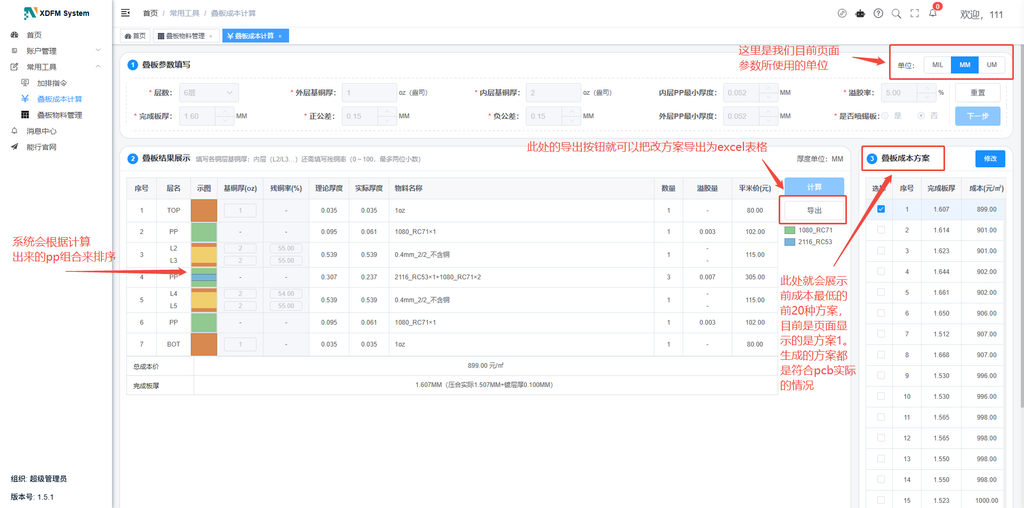

XDFM 叠板成本方案页面,展示叠构结构和候选成本方案

图6:查看当前方案的分层结构、成本信息,并切换其他候选方案进行比较。

当某个方案的成本与可行性值得进一步确认时,还可以导出Excel,供后续评审、沟通和留档。对板料涨价带来的成本压力来说,关键不是凭感觉调整叠构,而是基于企业真实物料数据,快速找出并比较更低成本的候选方案,让工程判断更有依据。

如果你正在面对板料价格变化,欢迎进入 XDFM,使用企业自己的物料和价格数据试算叠构方案。先比较,再决定,比凭经验反复试错更高效。


XUES无人值守系统——消灭200CAM岗

关于能行:

能行科技(深圳)有限公司成立于2016年,是一家专注于线路板工程管理智能化、自动化、信息化的科技型软件企业。公司秉持“品质从设计开始,效率从设计提升”的理念,坚持自主研发,已获得多项自主知识产权。核心战略聚焦于服务中小型企业,在PCB工程自动化领域提供低成本、高效率、可持续的全方位解决方案。

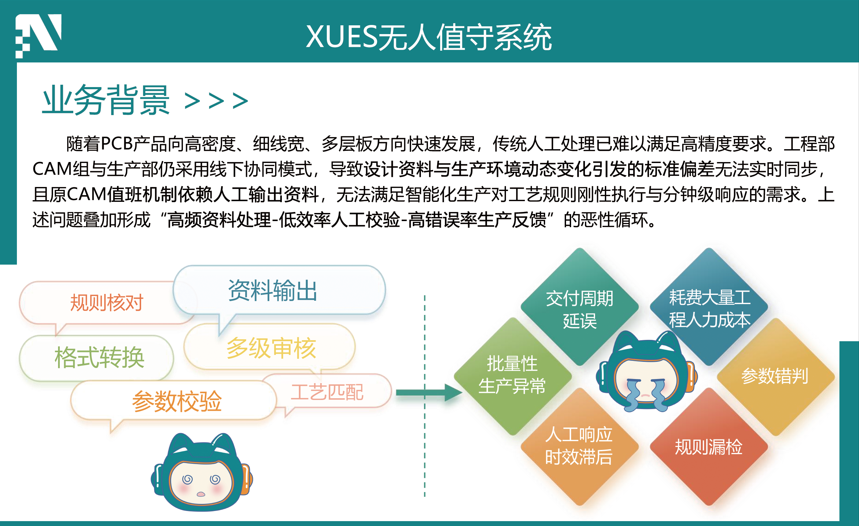

针对PCB行业的快速发展,传统方式工程资料处理效率低、人工校验错误率高、产线与工程协同滞后等行业共性难题,能行科技自主研发了XUES无人值守系统。

XUES无人值守系统:

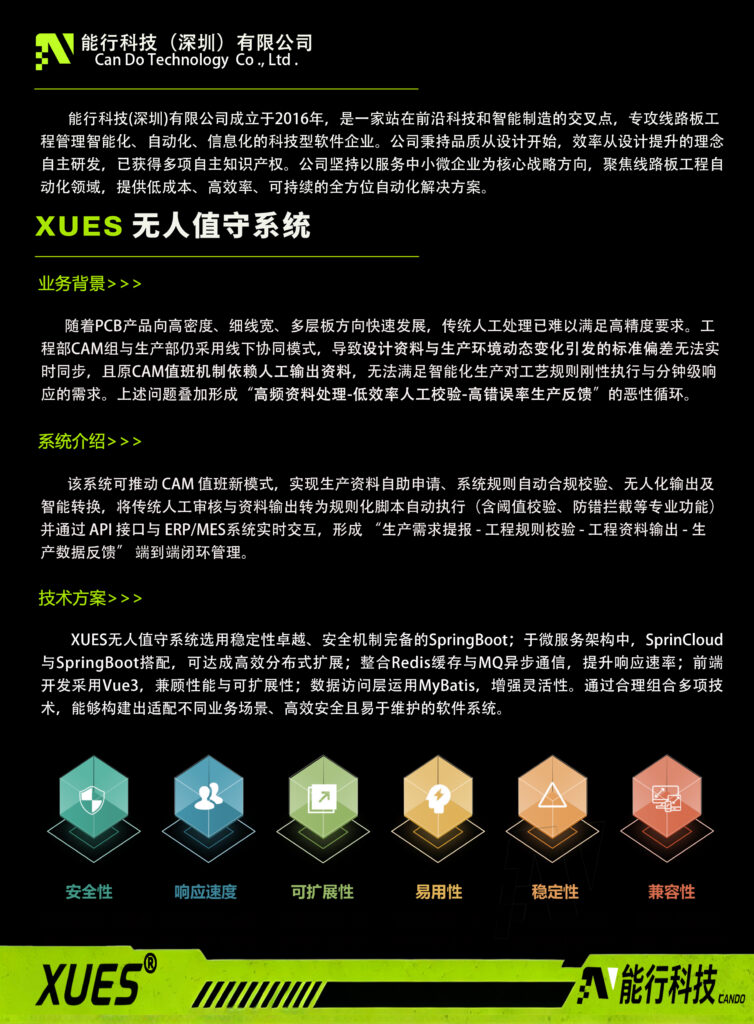

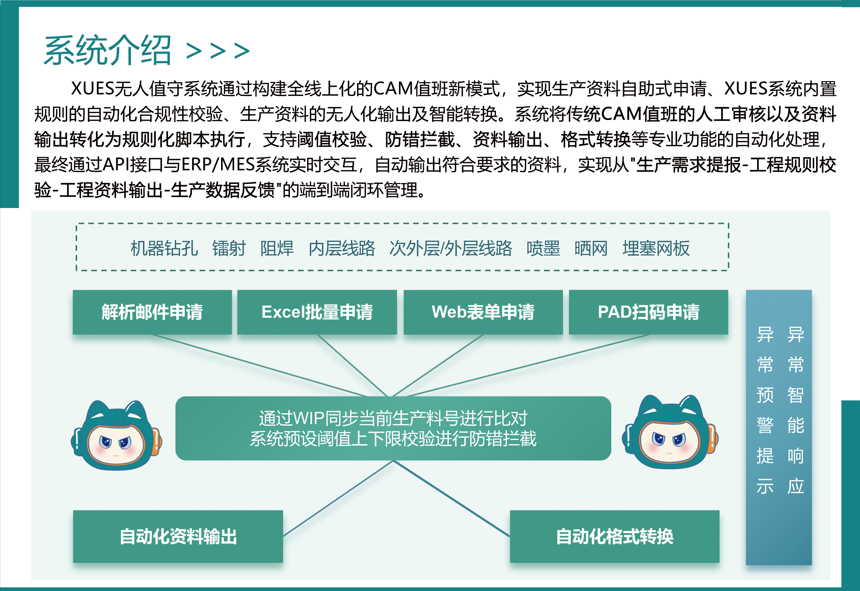

该系统旨在推动CAM值班模式转型升级,实现生产资料自助申请、系统规则自动合规校验、无人化输出及智能转换、将传统人工审核与资料输出流程转化为规则化脚本自动执行,涵盖阈值校验、防错拦截等专业功能。并通过API接口与ERP/MES系统实时交互,形成“生产需求提报—工程规则校验—工程资料输出—生产数据反馈”的端到端闭环管理架构。

一.核心功能

1.资料自助申请

可一键提交钻孔、阻焊等工艺资料申请,系统实时响应并自动调取对应生产资料,替代传统线下跑单、人工传递流程,每日节省1-2小时沟通时间。支持多格式资料自助获取,满足不同工序的差异化需求。

2.多源数据接入

通过对接API与ERP/MES系统,可实现数据实时同步。工程设计资料、设备参数、生产工单等信息可在系统间无缝流转,消除信息孤岛,实现工程端与生产端的数据互联互通。

3.智能防错校验

系统内置规则化校验引擎,将传统人工审核流程转化为脚本自动执行。涵盖阈值校验、阻抗叠构等专业防错拦截功能,从源头规避因设计偏差导致的批量报废风险,有效降低人工审核疏漏概率。

4.快速响应

生产端提交申请后,系统自动触发全流程处理,资料输出分钟级完成;设计变更实时同步、异常预警实时推送,全链路响应无需人工介入,保障产线连续高效运转。

二.核心价值

1.人力成本优化:替代CAM值班工程师岗位的资料调取、转换、输出及重复性值守工作,原3-4人值班团队可精简为1人,主要负责系统运维及极端异常处理。

2.流程效率提升:自动格式转换与跨系统数据流转,消除线下跑单与人工传递环节,大幅缩短工程资料从需求提报到产线就绪的周期。

3.产线响应提速:多维度校验,从设计源头拦截批量报废风险,降低因人工疏漏导致的品质事故概率。

XUES无人值守系统是能行科技在PCB工程自动化领域多年技术积累的系统性成果。该系统以规则引擎为核心驱动,以自动化输出为执行手段,协助PCB制造企业在工程环节建立更加规范、高效、可追溯的工作流程!

若您对这方面感兴趣,想要了解更多PCB自动化方案,请联系下面热线哟!

电话:(86)185-75301699

地址:深圳市宝安区沙井街道运华时代


“人工操作”:一套工具搞定锣带排版所有破事!

针对部分PCB工程使用Genesis/InCAM制作资料,使用CAM350制作锣带,导入Genesis SR拼板合并锣带时需要手工编排,针对以上需求我们做了一个锣带排版工具,将原先“手动修改+肉眼核对”的模式,转换为“上传文件→勾选刀具段→实时预览→一键下载”的半自动化作业方式,有效降低出错率,提升排版规范性。

一、如何开启使用

  1. 平台访问:复制网址:https://www.nxdfm.com:8881,进入 XDFM System 登录界面。

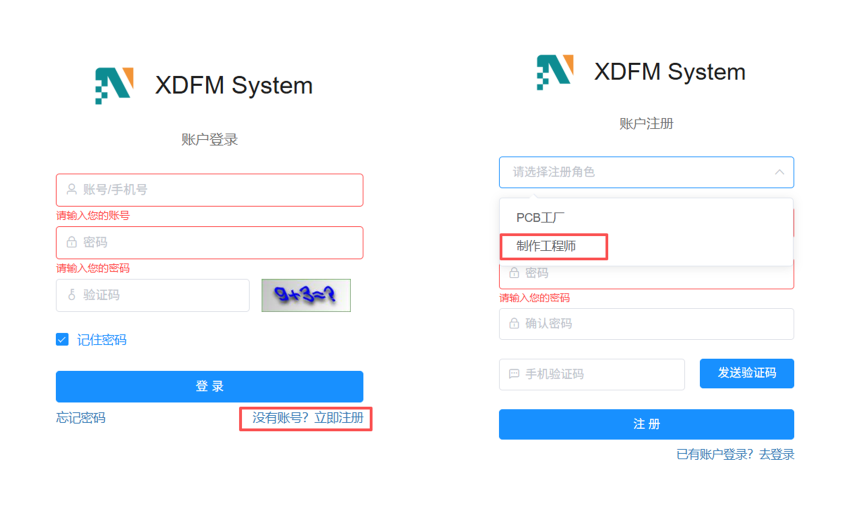

  2. 账号访问:新用户可选择注册账号,角色选择–>[制作工程师],填写基本信息,即可完成注册,使用账号登录,进入系统主页面。

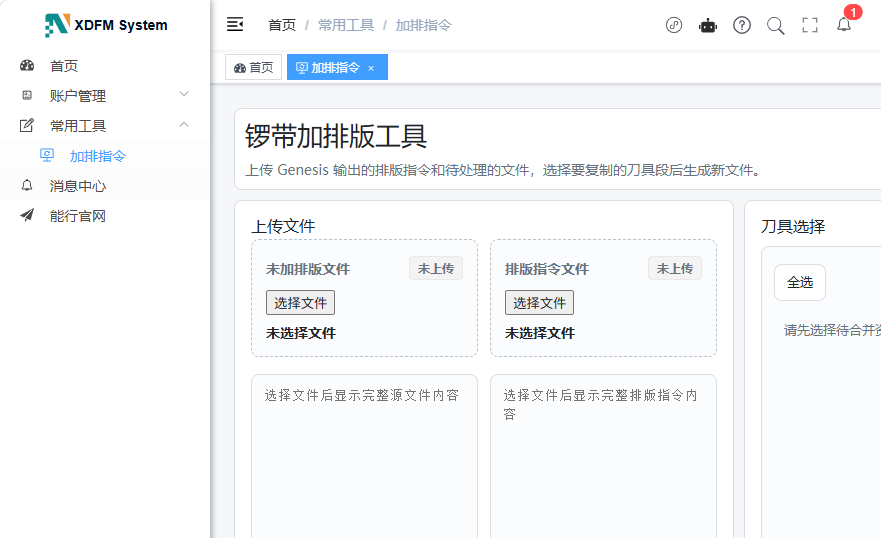

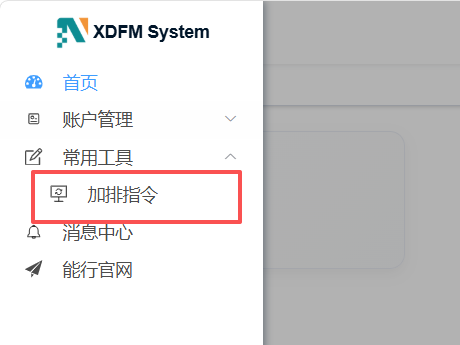

3.工具位置:在页面左侧工具栏找到【常用工具】栏目,点击 “加排指令”,即可进入该工具的主操作界面。

二、工具页面介绍

页面可进行编辑,直接在线增删改、复制粘贴,改完行数立刻刷新,完全不用本地编辑器,同时确保数据同步。

三、上传规范与校验

该工具内置完整校验规则,从三个维度保障上传文件的可用性:

文件大小限制:单文件上限10MB,超限时系统提示并终止上传。

状态标识管理:未上传时显示灰色“未上传”标签,上传成功后自动切换为蓝色“已上传”标识。

内容合规校验:自动识别文件结构异常,对不规范文件异常提示,杜绝无效排版作业。

文件上传成功后,页面自动展示完整文件名、全部文件内容及实时行数统计,便于作业人员前期核对。若校验不通过,系统将弹出警告弹窗,且不会输出排版结果,以确保输出准确。

四、上传规范与校验

 用户需同步上传原始锣带文件(支持.inn、.rou等通用格式)与排版指令文件(例如:.cnc格式)。

原始锣带文件上传后,系统将自动识别并解析文件内容,展示刀具信息,如:刀具编号(如:T01、T02等)、刀径规格(如:C2.700、C2.000等)及是否参与排版状态标识。

使用过程中,支持单选或批量选择刀具,勾选状态变化实时更新显示“参与排版”,取消则显示“不排版”。底部同步统计已选刀具段数量。

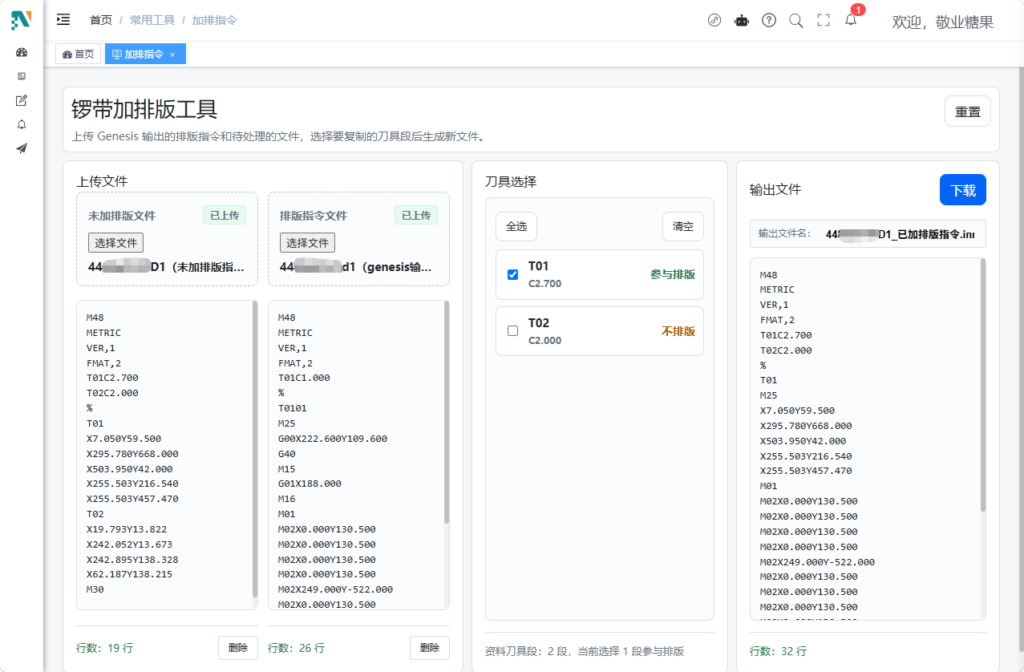

生成数据列表确认内容无误后,点击“下载”按钮将排版数据下载到本地。

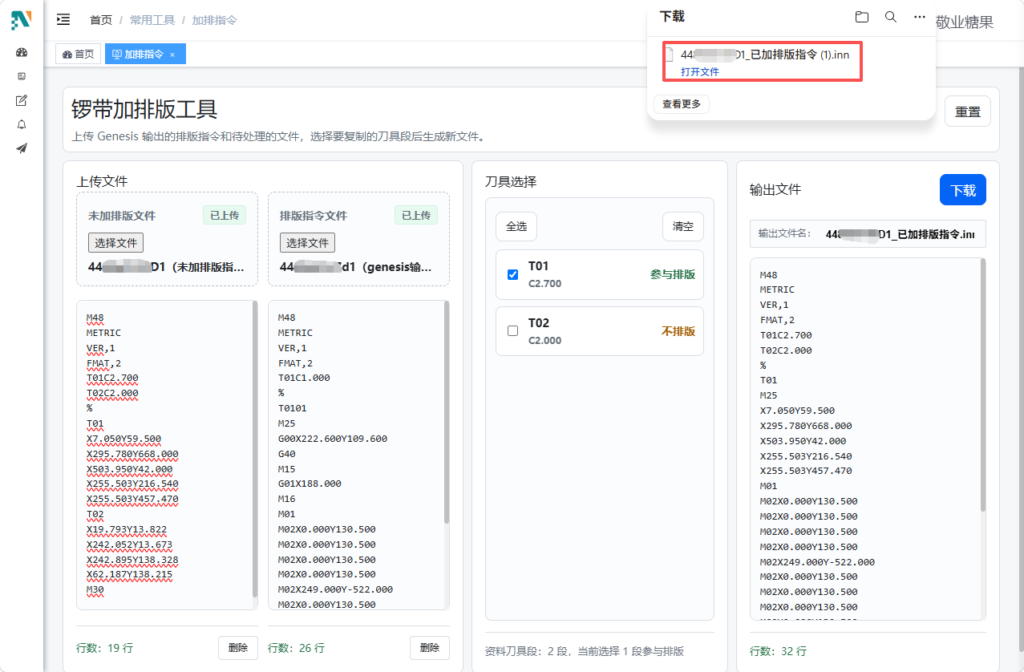

文件名默认是[未加排版文件名+“_已加排版指令”+文件后缀],也可自定义进行修改文件名,当文件名缺少扩展名时自动添加 .txt 文件后缀,文件下载后,会保存在浏览器默认的下载路径中。工具列表后续还会不断更新,若您有新的建议也可以在【AutoCAM】公众号评论区下方发表,我们会根据部分需求进行更新,期待您的评论,我们会有惊喜礼包哦~

单击跳转AutoCAM公众号链接:https://mp.weixin.qq.com/s/VvtUh-NXvPOwYnugQwkIow


攻克镭射钻机转码痛点,打通转码自动化闭环

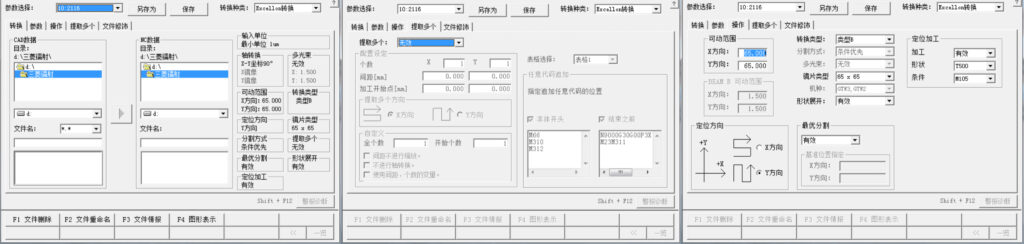

在HDI镭射钻孔工序中,三菱,日立等镭射钻机使用了独家的钻带格式,Genesis软件输出的Excellon2格式无法直接使用,需要配合定位Pin文件,调入设备配套的转码程序转换成独家的钻带格式方能使用。由于这类软件已有十几年的历史,没有API接口可以调用,在智能化工厂的今天依然需要人工一步一步操作,增加钻机操作员的工作量以及增加品质风险。

一、传统人工转换流程

在传统生产模式下,操作员每日需无数次重复打开转换软件、导入文件、核对料号、手动录入涨缩系数、PNL尺寸、机台类型等重复操作,枯燥且极度耗人。

常见情形是:钻孔工序已产出大量钻带文件、产能充足待命,而镭射机却因文件未及时手动转换、无料可加工而处于待机等待状态,直接导致设备空转与产能浪费,形成了典型的“前端自动产出、后端人工卡死”的尴尬局面。

针对上述痛点,能行科技对XUES系统的镭射转换全流程进行了优化,彻底摒弃人工手动操作模式。

二、全新全自动转换流程

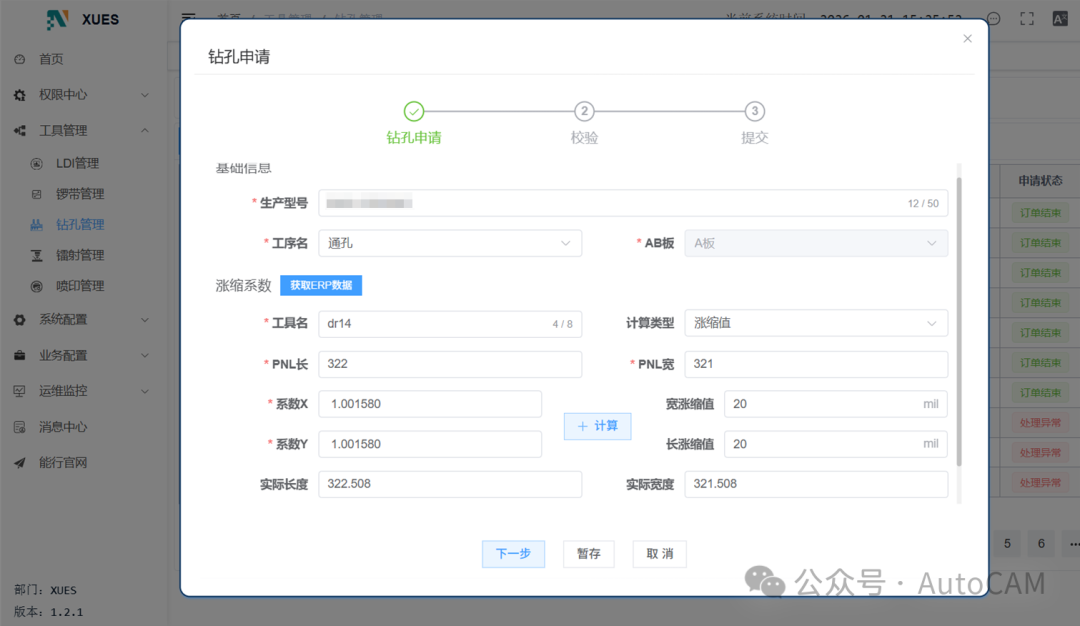

在XUES系统的镭射钻孔申请界面录入生产料号并提交镭射转换申请后,系统将自动联动钻孔工序数据,精准抓取对应料号的钻带文件,自动匹配并绑定订单资料,同时自动调用镭射转换格式,同步申请单中的机器型号、涨缩系数、PNL尺寸等预设工艺参数。

转换完成后,系统自动将合格的镭射文件分类归档至指定生产路径,无需人工保存或转移,镭射机可直接读取调用,实现与后续生产的无缝衔接。

整个流程无需人工查找、拷贝或导入文件,自动完成标准化文件转换,自动生成包含订单信息、工艺参数、转换时间、运行状态等内容的完整操作日志,为后续异常排查与流程管控提供可靠的数据支撑。

此外,用户可根据MES对接情况选择操作方式:有MES则直接对接系统;若无MES则仅需完成一次手动申请提交,后续全流程均由系统后台自动闭环执行,大幅缩短生产操作时间与生产周期,轻松实现全流程自动无人操作,操作极简且高效。

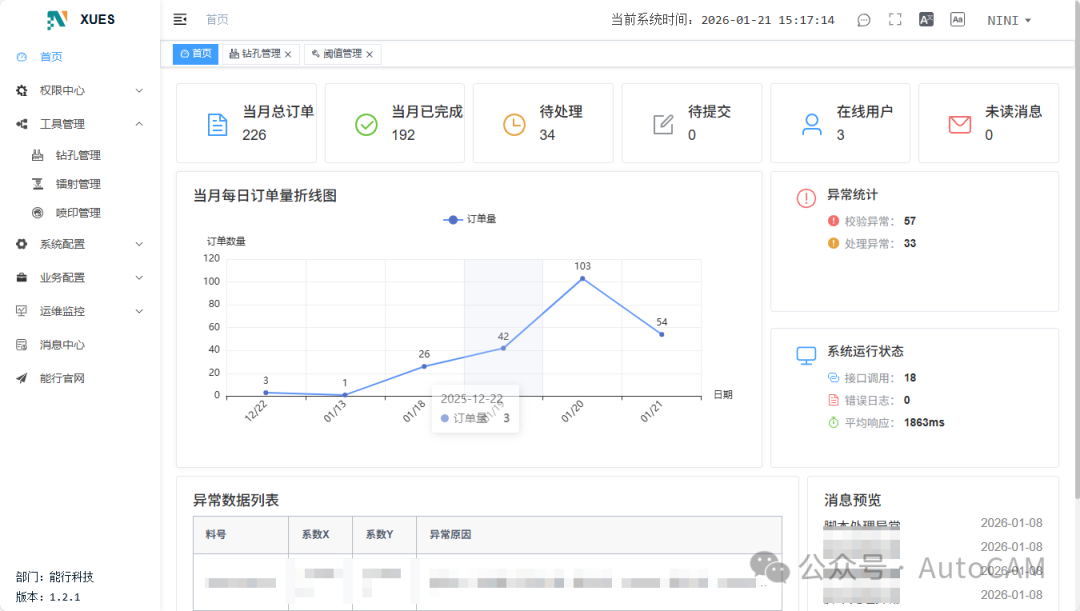

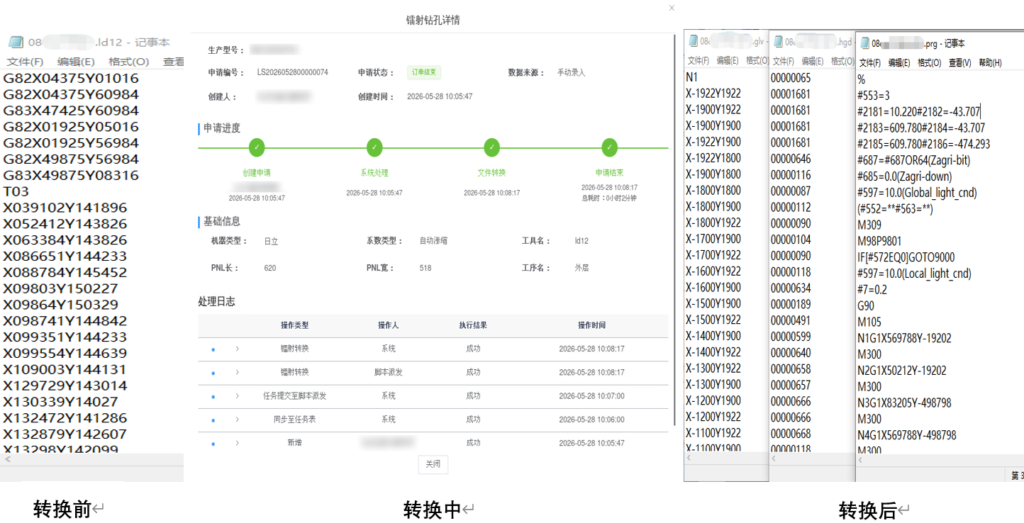

示例图:

三、降本与提效

  • 该系统显著减少手动开启软件、设置参数、拷贝文件等重复性工作,使员工能够将精力集中于异常处理及工艺优化。
  • 全流程自动化匹配与转换,消除人工操作偏差,确保料号、参数及文件的精确对应,有效降低因人为失误导致的生产报废。
  • 可实现钻孔与镭射转换环节的无缝衔接,突破“脚本自动输出、转换依赖人工”的行业瓶颈,支持车间无人值守条件下的自动化生产。
  • 可完整留存转换记录、订单信息及操作时间,异常问题可一键回溯,助力实现生产流程的标准化与透明化管理。

四、总结:

针对上述问题,能行科技将XUES系统镭射转换优化为“系统全自动执行”,使原有的“机器等人”模式转变为“无人值守”模式。这一转变不仅是效率的显著提升,更是PCB工厂迈向智能制造、实现无人化运作的必经之路!

若您对这方面感兴趣,想要了解更多PCB自动化方案,请联系下面热线哟!

📞电话:(86)185-75301699

📍地址:深圳市宝安区沙井街道运华时代
